リモコンチェッカーの製作

　赤外線を使った リモコン が不具合になると赤外線が目に見えないので、リモコンが良いのか悪いのかの診断がむずかしいものです。
　リモコンを診断するものは市販されていますが、店と車と両方に必要で、簡単に作れるので自作しました。
　最近は携帯電話にカメラが付いているので、携帯電話のカメラでリモコンの発光部を見ることでリモコンのチェックができます。赤外線は目には見えなくてもカメラでは見えるのでカメラの液晶で見ると発光しているかどうかが判ります。

左の部品はテレビのリモコン受光部の基板です。この右端の部品が赤外線の受光素子です。 　この受光素子を使って作ったリモコンチェッカーが右の物です。受光素子に10kΩの抵抗を直列に入れています。リード線の先にミノムシクリップを付けます。 　写真では受光素子の形が違っています。

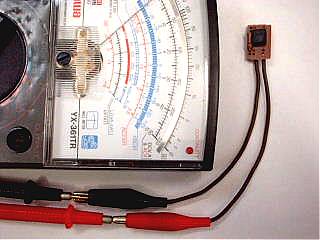

ミノムシクリップの先にテスターを抵抗測定にして接続します。レンジは1000倍位にします。 　接続の極性はメーターが振れない方向になるようにあらかじめミノムシクリップの色をテスター棒の色と合わせておきます。 　受光素子の前でリモコンを操作した時、針が振れればリモコンは正常と考えられます。
