風呂換気扇用自動スイッチの製作

製作の動機、換気扇用スイッチの種類

　市販の 風呂換気扇 用のスイッチとしては次のような使い方があります。

• 普通の片切りスイッチだけを使用する
• 機械的な回転式タイマーを使用する（30分〜12時間、各種あり）
• 最近市販されている、片切りスイッチの電子式タイマーを使用する（ナショナルWN5294等2又は4時間）

　私は色々使ってみましたが、いずれも一長一短があり、なかなか思うようなのがありません。そこで自分で気に入ったのを作ることにしました。

　私は風呂の換気扇は風呂から出たら常時回しておくことにしています。風呂に入った時に消し忘れて脱衣場に出てスイッチを切ることが度々ありました。また風呂から出たら入れ忘れることが時々ありました。換気扇を回している時は、風呂の出入り口の扉を少し開けておくように家族に言っていても忘れたり、扉だけ開けて換気扇を回さなかったりすることもよくありました。
　そこで風呂の出入り口の扉が開いている時は換気扇が回転して、扉が閉まっている時は換気扇が止まるようにしてみました。
　風呂の換気扇はパイプ型の小さいもので、常時換気でも電気代は400円/月程度です。また常時換気だと風呂と脱衣場のカビがほとんど発生しないので、掃除をあまりしなくてもよいようです。
　直接AC100Vを入り切りできる機械的なスイッチとしては、いくつかあるようですが、防水の適当なのが無く、防水のOFF型防犯スイッチとソリッドステートリレーのキットを利用して作りました。
2006.01.26

風呂換気扇用自動スイッチの製作方法

風呂換気扇用自動スイッチの回路図

製作の注意点と使い方

• 秋月のソリッドステートリレーはフォトトライアックを使っているので直流電源が必要です。これは携帯電話の充電用のACアダプタを使いました。DC5V0.55Aです。
• このソリッドステートリレーSSRはトライアックに放熱板を取り付けない場合は、電流2Aまでしか使えません。今回は22Wの換気扇なので全く問題ありません。
• 防水の防犯スイッチはOFF型しか無いので、OFFになった時にフォトトライアックがONするように、トランジスターを追加しました。
• 基板が完成したら、基板全体にビニルテープを巻いて絶縁します。
• 風呂に入った時は、扉を閉めますので、換気扇は回りません。風呂から出たら扉を少し開けておきます。そうすれば換気扇が回り、効率良く換気できます。脱衣所に風呂の湿気が入ることもありません。

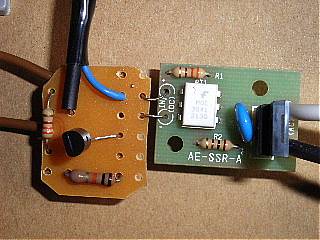

左が追加した回路で、右がソリッドステートリレーです。プリント基板同志を写真では錫メッキ線でつないでいますが、強度的に弱いので実際はリード線で接続しました。

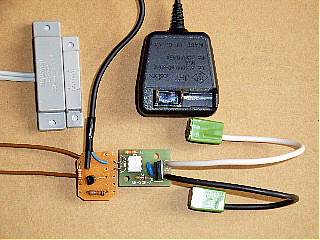

全体の回路の概要です。左上のがOFF型防犯スイッチです。右上のが携帯電話の充電用の5VACアダプタです。ソリッドステートリレーキットに直接VAの電線を半田付けして、その先にVA用のコネクタを取り付けておきます。 　このプリント基板とACアダプタは絶縁して壁の中へ入れてしまいました。

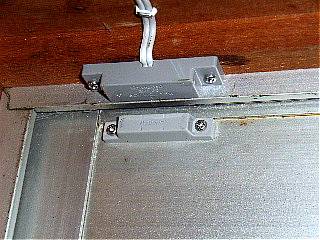

防水のOFF型防犯スイッチです。扉が開いたときにこの回路がOFFとなります。このスイッチの内部はリードスイッチとなっています。電線もあらかじめ取り付けてあり、スイッチは分解できません。
