クランプメーターの電流拡大測定治具の製作

　 クランプメーター の電流拡大測定の治具は市販されていますが、これは作るのが非常に簡単なので作らない手はありません。

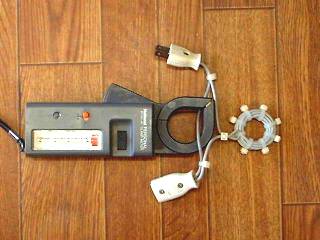

　写真のようにビニルコードを用意して作ります。
　円形のコイルはちょうど10回コードを巻きます。ほどけないように止めて、プラグ等を付ければ出来上がりです。
　クランプメーターで電流を測定する時、電線を1本だけはさめば1倍の電流が測定できますが、10本の束をはさめば測定値は10倍となり、1/10の電流を正確に測定できます。
　つまり電流が少ない場合、正確に電流を測定する事が可能です。

　コードを束ねるので、コードからの発熱が問題となることがあります。測定時間が短ければ問題ないと思います。長時間測定する場合は十分な太さの電線を使いましょう。
