CS衛星切換器の製作

製作の動機と結果

　 CS放送のスカイパーフェクTVはJCSAT-3とJCSAT-4Aの2個の衛星を使って放送しています。この為両衛星対応のCSアンテナの方向調整には、2個の衛星を切換えてやらなければなりません。

　CSレベルチェッカーの付属品として切換器(切替器)が市販されているらしいのですが、私は比較的簡単に作れると思い自作しました。作っただけでうまく動作し、CSアンテナの調整に大変重宝しています。市販品がどのような回路になっているのか私は知りません。

　この切替器があれば、ケーブルの工事をする前にCSアンテナだけでの調整が可能です。

スポンサードリンク

両衛星用CSコンバータ電源に要求される信号
衛星切換信号（電源に重乗）	32～53kHzのパルス信号　0.6Vp-p パルス信号あり・・・JCSAT-4A パルス信号なし・・・JCSAT-3
CSコンバータ電源電圧	DC +11V・・・垂直偏波 DC +15V・・・水平偏波
私の持っている電界強度測定器リーダー952は、電源電圧の切換が可能です。この為、衛星切換信号の発生回路のみ製作しました。

衛星電源挿入器と衛星切換信号発生器の回路図

　上の黄色部分が衛星電源挿入器の回路図です。これは以前作っておいた物を手直しして使いました。今回はこれを衛星切換信号発生器の接続に使います。コイルは300μHのインダクタとフェライトビーズを銅線に通した物を使いました。
　300μHの40kHzでのインピーダンスは約75Ωです。1500PFのコンデンサの40kHzでのインピーダンスは約2.7kΩです。
　下の部分が衛星切換信号信号発生器の回路図です。電源はレベルチェッカーの電源を使います。40kHzの無安定マルチバイブレータです。消費電流を減らす為ON/OFF比をわざと変えています。

スポンサードリンク

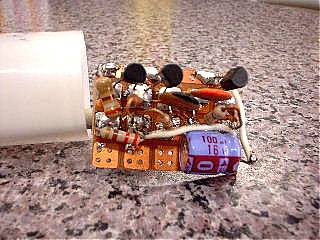

　回路は穴あきの実験用プリント基板に作ってフィルムケースの廃品に入れます。

　ケーブルの先にF型プラグを付けて着脱を容易にする。
　使い方は、CS切換器をはずしてJCSAT-3に調整してから、CS切換器を付けてJCSAT-4Aに調整する。後は取ったり付けたりして最良点に調整する。

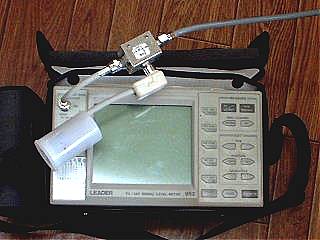

　電界強度測定器はリーダーの952です。これも大変便利です。消費電力が大きいのが玉に傷です。
