CS/BS全部屋受信のアイデア

受信システムの概要と注意事項

　CS放送やBS放送のチューナは全部屋にあるわけではなく、特にCSチューナはあっても1家に1台ではないでしょうか。これを各部屋で見ようとするとチューナを増やすしかなく、一般的ではありませんし、費用もかかります。

　私は比較的安価に、1台しかないCS(BS)チューナで全部屋で見えるようにしました。つまり、CS(BS)チューナのビデオと音声信号で変調してテレビのUHFチャンネルに変換し、再び アンテナシステム に混合する方法を考えました。

　UHF信号をそのままアンテナで飛ばせば良いのではないかと、思われるかも知れません。やってみると解りますが、アンテナで飛ばしたのでは満足な映像は得られません。

　このシステムのミソは減衰器(アッテネータ)を入れる事です。調整のコツは変調を深くしない事です。変調をかけすぎると、音声にブ〜という音(バズ音という)が入ります。

　くれぐれもブースターの入力に混合しないでください。出力が大き過ぎて全く使い物になりません。

　応用として、VTRのない部屋でもVTRの映像を見ることも出来ます。　

CS/BS全部屋受信のシステム図

　図の黄色部分が追加した部分です。
　13CHと15CHの変調器はホームセンター等で4〜5千円で売っている、VTRの信号をアンテナで飛ばして、他の部屋で見る用途の物です。現在はもう売っていないようで入手は難しいかもしれません。
　このアンテナ出力は約105〜110dBμVありこのままでは出力が大き過ぎるのと、不要な信号が多く他のチャンネルに妨害を与えるので、20〜30dBの減衰器を入れます。
　混合器は2分配器を逆に使えば安くてこの用途には十分です。

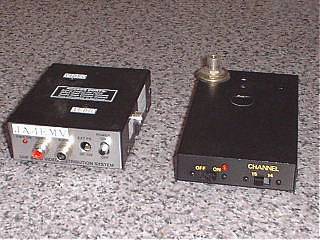

左の装置が13CH変調器です。これは元々北米向けの14CH変調器らしく、日本では13CHになります。高周波発振回路は水晶の為安定しています。13CH信号は右横にピンジャックで出ています。 　右の装置は14CHと15CHの切替になっているので、15CHで使いました。14CHで使うと13CHと隣接するので、妨害がひどく使い物になりません。(残留側波帯方式ではなく、両側波が出ている為)元々アンテナが付いていた所にF型接栓座を取り付けました。高周波回路は自励発振となっておりCHの微調整が必要です。
