防犯ベル装置の設計と製作

防犯ベル装置製作の動機

　 防犯ベル 装置の市販品はありますが、戸締りが出来ていない時は、どのドアが開いているのかわからない事。セット中に出入りする為にはベル解除の鍵が必要で、結局玄関又は勝手口の防犯装置は解除したままという場合が多くなり勝ちです。また市販の防犯ベルは価格の割に機能が少ないので、私はこれを作ることにしました。個人的に製作されるのでしたら自由に利用して下さい。

防犯ベル装置の製作方法

防犯ベル装置の回路図

防犯ベル装置の操作、使用方法等

• 戸締りチェックボタンSW4を押す。戸締りができていなければ、戸開き表示D11〜D21が点灯します。（戸開きが約5箇所以内なら点灯します。それ以上はLEDの点灯が見えないと思います）　12Vブザーも鳴動します。戸締りができていれば、D5緑が点灯しブザーは鳴りません。
• D5の緑の点灯状態で、セットSW（SW3）をONにする。（リレーの自己保持）
• この状態でドアや窓を開けるとベルが大音量で鳴動します。（SW111〜SW121のどれかがOFFとなる為）　（SW11〜SW21は一時的にあるドア又は窓を開けておきたい時にONにする）
• セットした後、出る時はSW201の一時点灯スイッチを押してやると、一定時間（1〜2分程度、変更可）ランプが点灯し、100Vブザーが鳴ります。この間に出ます。もちろん鍵は別にかけてください。
• 入る時は外の隠しスイッチSW202を押すと、出る時と同様にランプが点灯しブザーが鳴ります。この間に入ります。D121のLEDを外から見えるようにしておくと、防犯装置がセット状態なら点灯しています。
• 警報はドア又は窓が開いている限り続き、警報が5分（変更可）続いた後、ドア又は窓が閉まっていると停止し、防犯装置は自動的に再セットされます。泥棒が入ろうとしてベルが鳴り窓を閉めてもベルは止まらず、5分後にベルが止まって、「しめしめ今度は入ってやろう」と思ってもまた鳴ります。
• 　この装置以外にも防犯装置を付けています。内容は秘密です。
• 　1985年頃1号機を製作してから改良を重ねて使用しています。故障や誤動作は全くありません。泥棒を撃退した実績があります。

防犯ベル装置の製作の注意点

　防犯ベルの設置者は、この管理を自己の責任で行なってください。もし盗難事故が起きても、私は一切関知しません。
　この装置はリレーの自己保持機能を利用しています。自己保持されたリレーの回路を切ると、もう元には戻りません。もしどこかで線を切られてもベルは鳴ります。回路が単純なので故障や誤動作が起こりにくいと言えます。これを考えるのに苦労しました。一旦回路ができてしまえば簡単な回路なのですが。たぶんどこにもないと思います。
　電源は14.5Vの安定化電源を使いましたが、200ｍＡ〜500ｍＡ程度の12Ｖ用のＡＣアダプタ等が使用できると思います。D4のLEDはAC100Vのパイロットランプです。D1は停電時の逆流防止用です。R2の680Ωは常時充電用です。電源とバッテリによって変更してください。SW2は急速充電用です。
　停電用電源は12Vの自動車用バッテリでもOKです。
　9VリレーはナショナルのVTRに使ってあったものです。VSY2032という品番です。電圧と抵抗値がかけ離れていなければ何でも使えるはずです。R3の39Ωはリレーや電源電圧によって変更してください。リレー電流調整用です。
　SW11〜SW21は特定のドア又は窓のみ無効にしたい時ONにします。SW111〜SW121はOFF型防犯SWで、各ドア又は窓に取り付けます。この配線が一番大変です。私は新築の時、あらかじめ入れてもらいました。
　D11〜D21は戸締りができていないドア又は窓の表示用です。
　D121は防犯ベルをセットしてから出入りする所の外から見える位置に取り付けしてください。SW201は同じく出入りする所の内側に付けて出入りする時一時的に解除する為の、一時点灯スイッチです。SW202はその増設用のスイッチで、これは外側の見えにくい所に付けてください。押したらランプが点灯してブザーが鳴るだけですので見えてもかまいませんが。この100Vブザーは音量が調整できるものです。
　この100Vのランプは、既設の玄関灯や勝手口灯を利用した方がすっきりするでしょう。
　簡単な回路でうまく動作するように設計しました。これ以上シンプルにはできないと思います。もし可能なら教えてください。

入口のドアのガラスを割られて空き巣にあった店舗です。このような事にならないように防犯ベルを取り付けましょう。 Oct．2001

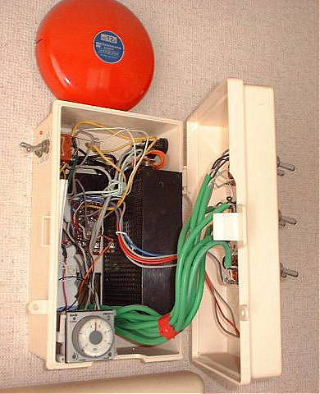

防犯ベル装置内部 　右の黒いのが安定化電源です。緑の線の束は各ドア又は窓からの線です。この配線を家中にするのが大変です。 　左の上から戸開き警告ブザー、プリント基板、充電池、タイマーです。
