ナショナルエアコン修理技術情報

ナショナルエアコンCS-223G室外機動作せず

　　 daii - 2008/09/01(Mon) 13:54 No.2717
　購入後22年半経過しています。まだ室外制御基板の在庫はナショナルにあるようでしたので、修理することにしました。

■症状
　室外機が全く動作しない。エラー等は未チェック。

■修理方法
　室外機のDC280Vをチェックすると0Vです。室外機の室内機との接続端子盤の1と2番端子間にはAC100Vが来ています。

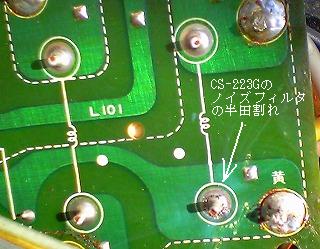

　ノイズフィルターの基板をたどっていくと、ノイズフィルターの半田割れを見つけました。全てのフィルター端子の再半田をして終了です。

ナショナルエアコンCS-AG25F室内機の全てのLED点滅で停止

　　 daii - 2007/07/26(Thu) 19:25 No.2435

■症状
　室内機の全てのLED点滅で停止する
■修理方法
　全てのLEDの点滅はDCピークです。一般的には室外機の基板とパワートランジスタの交換ですが、最初のしばらくは運転するので、完全には壊れていません。
　室外機のプリント基板をルーペで点検してもそんなに半田割れは無いようでしたが、背の高い部品とパワー抵抗とトランジスターとコネクタ関係の半田を全てやり直しました。
　ルーペでも目に見えないような半田割れがあるようで、上記の再半田で完全に直りました。
　このように一般的にエアコンの室外機は半田割れが無いようでも長年の使用で半田不良が多いのが普通です。

ナショナルエアコンCS-40YCH2エラーH11で停止

　　 daii - 2006/08/28(Mon) 20:02 No.2277

■症状
　時々H11のエラーになり停止する。
■修理方法
　H11エラーは内外通信異常です。一般的には室外又は室内基板の交換ですが、この機種に限っては、ファンモーターの不良から室外機のプリント基板が壊れる例があるそうです。
　ファンモーターの1番ピンと4及び5番ピン間の抵抗値が100kΩ以下だとファンモーターの不良です。正常値は∞の抵抗値です。(テスターのテスト棒の当て方で高い抵抗値を示す値)
　今回は∞の抵抗でしたが、症状が時々なので、ファンモーターと基板の両方を交換しました。

ナショナルエアコンCS-SG25KエラーH11

　　 daii - 2006/06/30(Fri) 09:47 No.2213

■症状
　タイマーランプが点滅して、H11のエラー表示する
■修理方法
　室外機の制御基板を交換します。制御基板は樹脂コーティングしたものに変更されています。トランジスターモジュールも放熱板も一体化されています。取り外した基板を見ても不良箇所等は目視では判別できません。

ナショナルエアコンCS-G25MエラーH11

　　 daii - 2006/08/08(Tue) 20:46 No.2266

■症状
　タイマーランプが点滅して、H11のエラー表示する
■修理方法
　室外機の制御基板を交換します。制御基板は樹脂コーティングしたものに変更されています。トランジスターモジュールも放熱板も一体化されています。取り外した基板を見ると基板内のヒューズは切れているし、MPコンデンサの足が外れているのが見えます。
　H11のエラーは一般的には「内外接続電線、室内/室外制御基板、室外AC回路部品」の不具合ですが、ナショナルのエアコンでは圧倒的に室外の制御基板の不良が多いようです。

ナショナルエアコンCS-H223Aリモコン誤動作エラーH11

　　 daii - 2006/01/05(Thu) 15:19 No.2064

■症状
　私の確認した症状は、暖房で室外機のコンプレッサーとファンが正常動作していて、いつまで経っても配管が温まりも冷たくもなりません。しばらく動作後タイマーランプが点滅してH11のエラーとなりました。H11のエラーは通信異常です。電源が切れないこともありました。
■修理方法
　とにかく原因を突き止めねばなりません。色々やっていると、室内機の前1メートル以内にインバーターの照明器具がありました。照明器具が点灯していなければ、これらの症状も起こらないことがわかりました。リモコン受光部の外から見えない所に電気絶縁用の灰色テープを貼り付ければ全く問題ありません。リモコンの感度低下は少しあります。
　メーカー推奨の修理方法は赤外線通過フィルターを追加します。このような不具合はメーカーを問わず最近何件かありました。

ナショナルエアコンCS-GB28FK2暖房で風量が少ない

　　 daii - 2004/12/28-15:40 No.1674

■症状
　タイトル通りで、いつまで経っても風量が最少から変化しなくて、暖まらない。
■修理方法
　動作をよく確認します。室外機は正常に回っています。接続パイプは両方共暖かくなっています。室内機の風量を最大にしても弱いままで暖かい風が出ています。風向きを自動にすると風は上向きになります。
　これらの事から室内の熱交換サーミスターの異常と判断しました。室内機を開けて見ると、熱交換器とサーミスターとが離れています。溶接が取れているようです。Φ1mm程度の銅線で3箇所縛って修理しました。

[831] ナショナルエアコンCS-G25A室内ファン回らない

投稿者：daii 投稿日：2003/08/23-22:36

■症状
　室内ファンが回らないだけでその他の動作は正常です。
■修理方法
　室内ファンモーターを交換します。

[497] ナショナルエアコンCS-AG22KエラーF99

投稿者：daii 投稿日：2003/01/17-22:28

■症状
　室外機のファンは回るが、F99表示してコンプレッサが回らない。

■修理方法
　F99表示はDCピークと言って、インバータ用電源の直流280Vの電流が異常に多くて、保護回路が働いた場合です。
　トランジスターモジュールの入力信号のコネクタを抜くとF99表示にならない事から、室外制御基板の不良と思われます。室外制御基板の半田を手直ししても直らないので、基板とトランジスターモジュールを交換しました。
　トランジスターモジュールは交換しなくても直る場合がありますが、制御基板の不良の場合トランジスターモジュールも劣化している場合が多く、交換した方が確実です。また、トランジスターモジュールが不良のまま室外制御基板を交換すると、基板も不良になることがあります。そうなると基板を二度交換しなければなりません。

[160] ナショナルエアコンCS-M220G2室外機動作せず

投稿者：daii 投稿日：2002/07/29-21:40

■症状
　冷房で温度設定を低くしても室外機が動作しない。この機種は古いマルチエアコンで、室外機はCU-M451G2です。
■修理方法
　パワートランジスターが壊れていましたので、パワートランジスターモジュールと室外制御基板を交換しました。

[158] ナショナルエアコンCS-G28V4室外機時々止まる

投稿者：daii 投稿日：2002/07/29-21:03

■症状
　冷房で室温設定を低くしていても室外機が時々止まる。
■診断手順と修理方法
　室外機の基板上の赤色LEDが3回点滅していました。数分するとまた動きだすがまた数分で停止を繰り返していました。
　赤色LEDの3回点滅はパワートランジスターまたは圧縮機の温度過上昇保護回路の動作です。
　冷媒不足、放熱妨害、熱交換器の汚れ、コネクター(CN-TANK CN-TR)外れ等です。今回は冷媒の不足で、ガスを追加して様子を見る事にしました。

[137] ナショナルエアコンCS-AG25S室外機運転しない

投稿者：daii 投稿日：2002/07/22-13:02

■症状
　室外機が運転せず、室内機のタイマーランプが5秒に2回点滅する。たまに室外機のファンモータは回っているようでした。
■診断手順と修理方法
　タイマーランプの5秒に2回点滅は、内外通信異常です。一般的には、内外接続電線の誤結線や、室外機電源回路不良(ヒューズ切れ等)や、内外のプリント基板不良等が考えられます。
　室外機の点検をすると、プリント基板上の10Aヒューズが切れています。トランジスターモジュールの導通テストですべてのトランジスターがショートしています。
　トランジスターモジュールと室外制御基板の交換をしました。

[12] CS-G25Mナショナルエアコン修理

投稿者：daii 投稿日：2002/03/23-15:52

■症状
F99表示して動作しない。
F99表示はDCピーク(直流電流が異常に多い)です。

■修理方法 　
室外機制御基板交換(パワトラ付)　付属のテープを指定位置に貼る。
部品品番　CWA73C197X

■インバータエアコンで一番多い故障事例です。
