発振タイプ電撃装置「ショックンS」

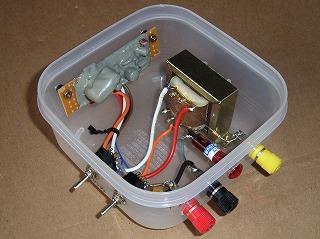

タッパウェアに入れた発振方式の電撃装置(ショックンS)の写真です。プラス12V端子、アース端子（12Vのマイナス側と共用）、高圧端子、高圧表示ネオンランプ、夜だけ/常時動作切り替えスイッチ、電源スイッチを取り付けました。

　リセッタブルヒューズとダイオードで電源逆接続完全保護します。逆接続してもヒューズは切れず逆接続が解消すれば元の状態に戻ります。
　リレーをやめてトランス以外の主要部品は半導体で構成し信頼性を向上させました。重要なコンデンサには高性能のOSコンデンサを使用しています。回路は随時改良し変更を加えています。
　回路の効率を飛躍的に改善しましたので、部品の発熱は全く感じられません。
　高圧がアースにショートしても電源電流が約1.1〜1.2倍に増加する程度です。
　ネオンランプの点滅具合は電気柵に掛かっている電圧の高さを表示しています。ネオンランプの明るさで草が電気柵にどの程度触れているかがわかり便利です。電気柵の電線が切れていないのを確認できれば検電器は必要ありません。（パルス電圧の為、普通のテスターでは高圧の電圧は測定できません。ネオンランプ式の低圧検電ドライバーなら検知に最適です。）

　トランスと回路を変更して、高圧出力電圧を少し高くしました。また高圧内部抵抗を従来の半分程度に下げました。これで少しは漏電に強くなったと思います。(2006年9月)
