電気柵用機器の設置方法

電気柵用電撃装置、バッテリーの設置例

　結露に強い回路に設計して更に基板に結露対策を施していますが、故障無く末永くご使用頂く為には電撃装置には雨が掛からないように設置して下さい。しかしビニール袋等で密閉しないで下さい。湿気がこもるし、温度が上がります。直射日光と雨を避けて、通風を良くする工夫をして下さい。
　この絵のように高さ40〜50cm程度の杭の上に電撃装置の置き台を作ってその上に設置します。その上から光を通す薄い色のポリバケツ等を被せて、風で飛ばされないようにしておきます。

電気柵への給電の確認方法

• 高圧端子につながっている電気柵からの電線を外して電源を入れます。昼夜の切替スイッチを常時動作の「昼夜」にします。ネオンランプが1秒に約1〜2回点滅して、電撃装置本体よりビッ、ビッ、または、カチ、カチ、と音がしていれば電撃装置は正常です。
• 高圧端子に電気柵からの電線を接続します。ネオンランプの点滅状況にあまり変化が無ければ問題ありません。
• もしこの時、ネオンランプの明るさが暗くなるとか消える場合は、電気柵とアース間の絶縁が悪くなっています。電気柵を適当な長さに切り離して、電気柵とアース間の抵抗をテスター等で測定しながら不良箇所を修理して下さい。
• ショックンPKの場合は高圧パルスの間隔が規則的な1秒(0.5秒)なら問題ありません。もし高圧パルスの間隔が不規則になるなら柵の漏電の点検をして下さい。稀に電気柵の絶縁が良くて全長が長い場合は高圧パルス間隔が不規則になったり、高圧が上がったり下がったりする場合がありますが、故障ではありません。
• 最後に昼夜の切替スイッチを「夜のみ」にして、電撃装置部分を何かでおおって暗くした時ネオンランプが点滅して、明るくした時はネオンランプの点滅が止まる事を確認します。
• 夜になって電気柵の電線に検電器を当ててみて電気が来ているのを確認してください。絶縁の良い靴を履いている場合、自己責任で電気柵に触る勇気があれば触ってみて下さい。
• ショックンPC,PKの場合は低圧検電器ではピリピリ来る事があります。またけっして直接触らないで下さい。草を長く持って触り、段々短くしていけばピリピリ感じるはずです。
• ショックンPC,PKの場合は電圧が高いので、10〜20W程度の細長い蛍光ランプの片側の電極を電気柵に当てて、ガラスの部分を持つだけで蛍光ランプが点滅します。あまり強く持つとピリピリ来ることがあります。その場合は布等をガラスとの間に挟んでください。
• 簡易的に電気柵の検電をする方法を考えました。まず10〜20W程度の細長い蛍光ランプの片側の電極を簡単に接地してやります。次に、細長い蛍光ランプの反対側の電極を電気柵に当ててやります。約1000V以上の電圧があれば蛍光管が点滅します。但し直射日光の下では周囲が明るくて確認が難しいでしょう。またショックンSで漏電が多いと蛍光管が点灯しない事があります。（この記述は2006年8月からこのページで公開しています。蛍光ランプで検電する物を作って売っているサイトがあり、特許出願中との事ですがこれより前に出願しないと特許にはなりません。またこの程度のものは技術的に幼稚で特許になるとも思えません）
• 電気柵はパルス電圧の為、普通のアナログやデジタルのテスターでは電圧の確認ができません。場合によってはテスターが破損することがあります。測定できたとしても値は何の意味もありません。

この写真は20Wの細長い蛍光ランプを使って電気柵の高圧を検電表示させているものです。蛍光管の片側の電極を電気柵に接続してもう一方の電極を簡単にアースに接続しています。 　アースが良くて接地抵抗が小さいと高圧が低下することがあるので、常時接続する場合はアース棒を打ち込まないで草の上に置くだけか、高圧を確認したら接続を外してしまう方が良いと思います。 　これでも夜なら遠くから電気柵の状態を確認できます。 2006年9月3日

	このような低圧検電ドライバーでも工夫すれば高圧の検電が可能です。高圧が高いとピリピリくる事がありますので、その時は検電器の金属部分に直接触らないようにします。
		これらは電気柵用の高圧検電器です。これが用意できれば高圧のおよその電圧がわかります。漏電の程度もわかります。

電気柵の設置状況

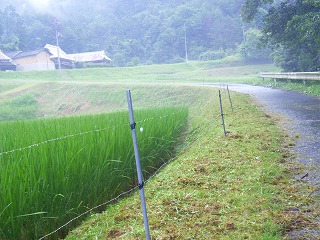

まず草刈りを入念にしてから直径10mm長さ1m程度の鉄筋を約4m間隔に打ち込んでいきます。その鉄筋の上から水道工事用のビニルパイプを被せます。 　次に直径1mm程度の裸電線をビニルテープで取り付けていきます。電線を張る高さは約25cmと60cmにしました。60cmでは低くて飛び越される場合もあります。その場合は80cm位が良いかもしれません。柵の途中にくぼ地があると一段目の柵は低めにしないと下をくぐられることがあります。また稲が倒れた時のことを考えて適当に稲から離してやります。 　自作の電気柵用電撃装置は私の自宅に置いてACアダプタを使って給電しました。 撮影日　2006.07.23

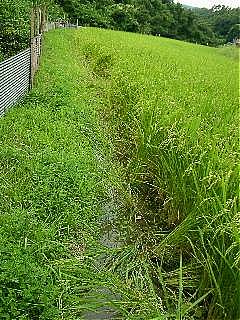

トタン板で田圃を囲んでいますが、イノシシに入られた近所の方の所有している田圃です。畦の一列の稲が倒されています。 　ひどい所はイノシシが田の中で寝転んで暴れてめちゃくちゃの所もあります。 　電気柵の方が簡単で効果があるようです。 撮影　2002.08.18

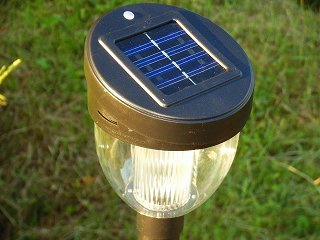

ホームセンターにソーラー電源で夜だけ灯りが点滅する物を安く(1,380円)売っていたので田圃に取り付けてみました。 　イノシシにとっては変なものが点滅しているのでビックリするのでしょうか。今のところ被害は無いようです。 　赤色のLEDが点滅します。約100メートル先でも見えます。
